1.本说明书提供储能式点焊机安装、操作及维修资料，以便取得高效率操作，更安全的使用。
　　2.储能式点焊机是采用电容储存能量而在瞬间释放出大电流，通过接触点时，导致焊接点达到熔接效果的焊接方式。由于焊接时间短，（焊接时间只在几千分之一秒内完成）焊接电流大，使得由于焊接过程所产生的热量引起工件过热氧化和变形等情况减少至最小，因此得到广泛的应用。
　　3.本机能焊接铁金属、不锈钢，也能焊接银、铜、铝等难焊金属以及非相同金属之间的焊接。
　　4.本机特别适用于对焊接热能要求严格的场合。例如：精密仪器仪表零件、电真空器件、金属细丝以及异种金属工件之焊接。对于继电器簧片、定时器的簧片触点、电容器的引出片、微电机的引出线与铜件、汽车电器之铜接头等焊接尤其效果明显。

规格

　　1.主要技术规格
额定储能量 9000焦耳
额定电压 三相 AC380V
额定频率 50Hz
变压器功率 90KVA
充电电压 80V-380V
****电极压力 4.8KN
****电极行程 75mm
工作周期 5秒
2.焊接能力
不锈钢零件 3.5mm+3.5mm
黄铜（H62）3mm+3mm
铝合金（LY2）1.2mm+1.2mm
3.外形尺寸
机架：（L×W×H）650×1200×1700
控制柜：（L×W×H）668×650×1660
4.消耗功率 小于10KVA

主要零部件

　　1.焊接机头 1
2.机架与工作台 1
3.电容储能电器控制部分 1
4.焊接变压器 1

上一个产品我们就PW2000Q精密气动储能点焊机做了详细介绍和说明， PW800Q精密气动储能点焊机在下一篇继续做详细介绍，如需了解更多我们的信息，请持续关注。

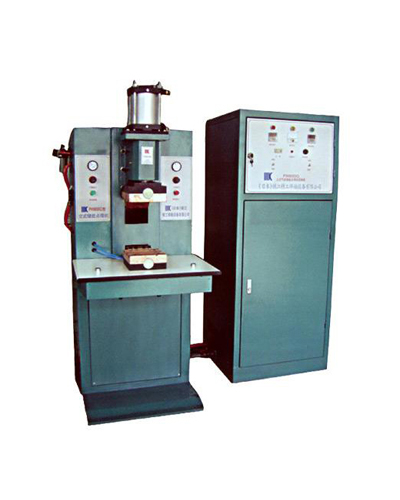

PW9000Q精密气动储能点焊机由点焊机生产厂家镇江精工焊接设备有限公司于2016-3-23 16:38:50整理发布。
